Структура автоматики ПДЗ включает:

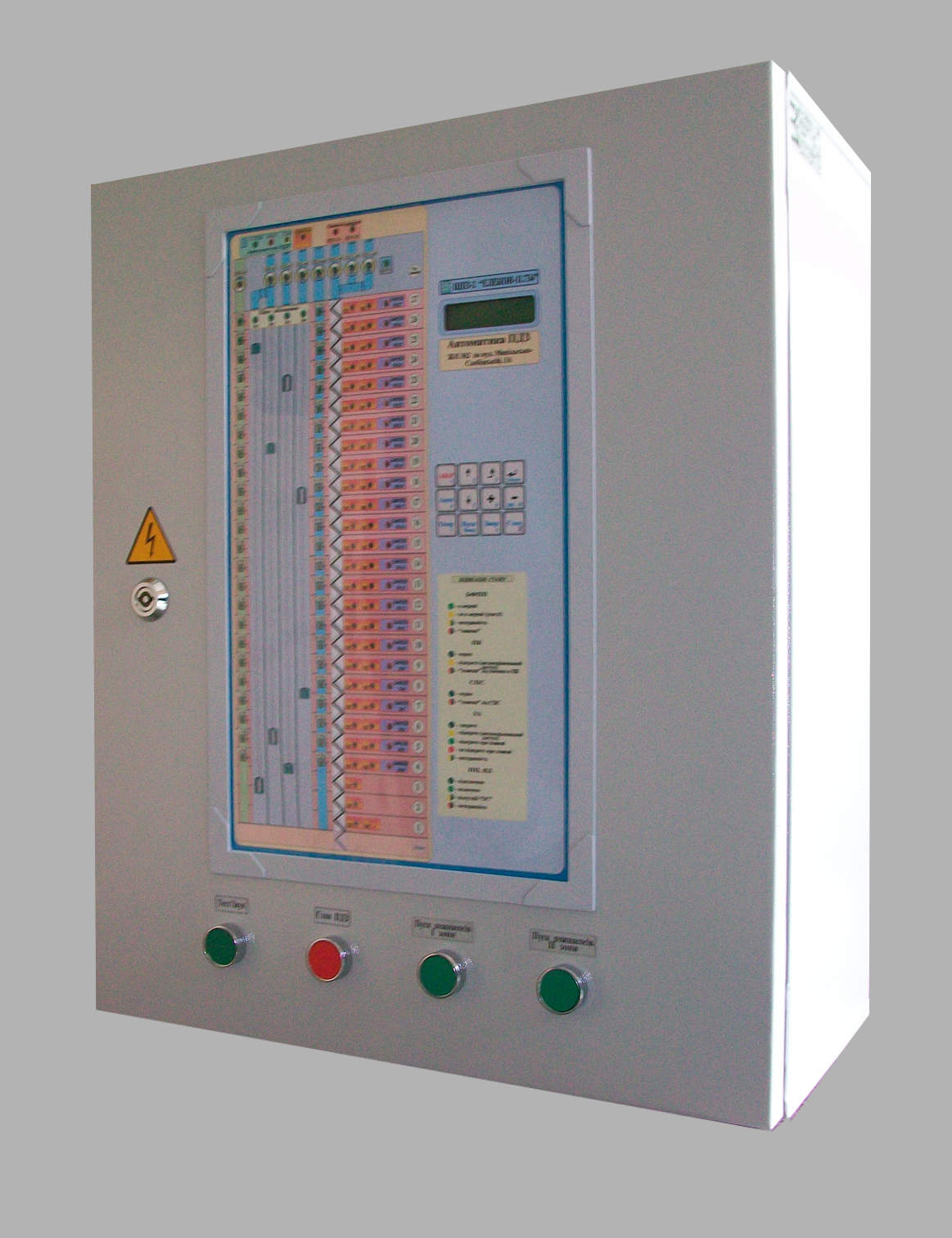

- центральный щит противодымной защиты (ЦЩПЗ), к которому подключены сигналы от СПС, а по цифровому каналу - этажные блоки БФПП, щиты управления вентсистемами и табло ВИТ для информации о пожаре на этаже. На панели оператора ЦЩПЗ расположена мнемосхема, которая отображает состояние всего оборудования и контрольных приборов, задействованных в системе ПДЗ, а также кнопки контроля и экстренного включения системы ПДЗ.
- щит управления вентсистемами (ЩУВ) с контролем состояния во всех режимах;

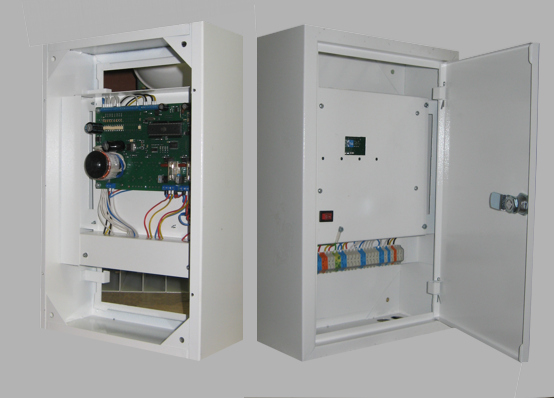

- блок формирования луча этажный (БФПП-7), который собирает информацию от блоков БУПК и управляет клапанами КДВ и КПВ с полным контролем их состояния. Ориентирован на работу в локальной сети, что позволяет существенно уменьшить количество проводных линий между этажами и увеличить надежность системи в целом. Опрашивает 16 дискретных датчиков и контролирует целостность линий подключения. Имеет 4 каналы силового управления с контролем исполнения и диагностикой состояния силовых цепей. Поддерживает работу с сетевыми устройствами, позволяет контролировать до 32-х точек подключения сетевого оборудования в пределах этажа.

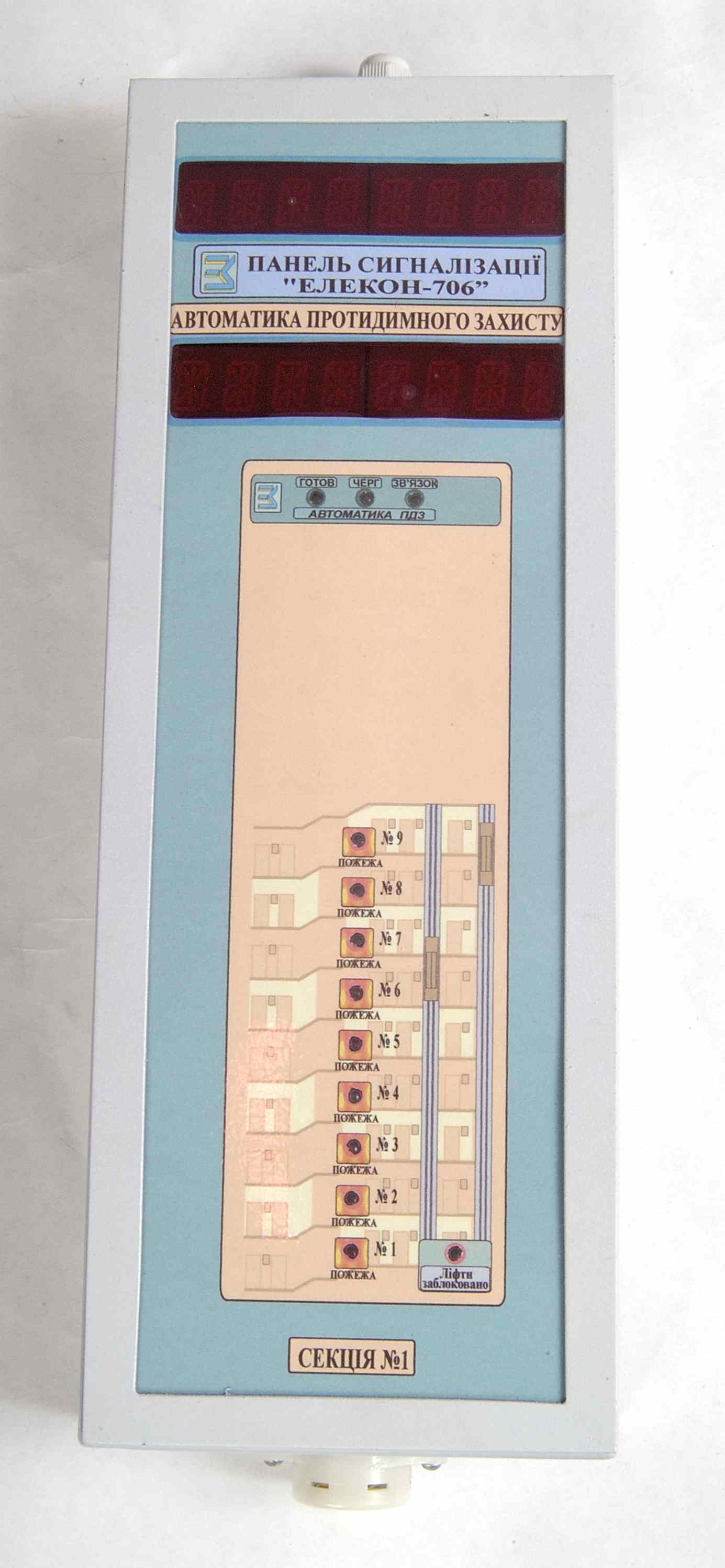

- выносное информационное табло (ВИТ) информирует пожарную бригаду, на каком этаже произошел пожар.
Типовые поставки ШУ ЕЛЕКОН 11.ххх для систем противодымной защиты:
- 11.734 – центральний щит ПДЗ для дома до 25 этажей;
- 11.736 – центральний щит ПДЗ для дома до 45 этажей;
- 11.754 – щит управления вентсистемами ПДЗ;
- 11.902 – блок БФПП для обслуживания 2-х клапанов димоудаления;
- 11.803 – выносное информационное табло (ВИТ) до 45 поверхів;
